Как выбрать онлайн ИБП двойного преобразования для офиса, серверов и ЦОД

Стабильное электроснабжение обеспечивает безопасность ИТ-инфраструктуры любого масштаба, от рабочих мест корпоративных пространств до распределенных центров обработки данных (ЦОД). При проектировании систем гарантированного питания онлайн ИБП двойного преобразования являются отраслевым стандартом непрерывности процессов.

Давайте разберем, почему данная архитектура превосходит оффлайн и линейно-интерактивные системы, как устроена конфигурация оборудования, и чем отличаются устройства при развертывании в современных офисах, серверных комнатах и крупных дата-центрах.

Главное отличие: почему оффлайн и линейно-интерактивные ИБП не подходят для критической нагрузки

На рынке представлены три основные архитектуры источников бесперебойного питания, разница между которыми заключается в скорости реакции и качестве выходного сигнала:

• Резервные (Offline / Standby): Простые устройства, которые при скачке напряжения переключают нагрузку на батарею с задержкой 4–10 мс. Для чувствительного серверного оборудования или систем автоматизации ЦОД такая пауза ведет к перезагрузке и потере данных.
• Линейно-интерактивные (Line-Interactive): Оснащены ступенчатым автотрансформатором для выравнивания небольших колебаний напряжения. Время переключения на батареи составляет 2–6 мс, а ступенчатая синусоида на выходе не подходит для сложной ИТ-техники.
• Онлайн ИБП двойного преобразования (Online / Double Conversion): Работают по принципу непрерывного перетока энергии. Входной переменный ток (AC) преобразуется в постоянный (DC) для внутренней шины и подзарядки аккумуляторов, а затем инвертор снова превращает его в переменный ток (AC) с чистой синусоидой.

Принцип работы и конфигурация онлайн ИБП двойного преобразования

Инвертор онлайн ИБП двойного преобразования постоянно питает нагрузку. Ниже представлены логические схемы прохождения тока в различных режимах работы бесперебойника в соответствии с аппаратной конфигурацией системы.

                  ┌───────────────── [ БАЙПАС: ВЫКЛ ] ─────────────────┐
                  │                                                    │
[ ВХОД: AC ] ─────┴──> [ ВЫПРЯМИТЕЛЬ ] ──┬──> [ ИНВЕРТОР ] ────────────┴──> [ ВЫХОД: AC ]
                            │            │                                   (0 мс задержки)
                            ▼            ├──> [ ЗАРЯДНОЕ УСТРОЙСТВО ] ──> [ АКБ: ЗАРЯД ]
                     [ КОНТРОЛЬ ЗУ ]     │
                            ▲            └ - - [ Доп. ЗУ 12А / 30А ] ─ ─ ─ ─ ┘
                            └ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ┘

                  ┌───────────────── [ БАЙПАС: ВЫКЛ ] ─────────────────┐
                  │                                                    │
[ ВХОД: АВАРИЯ ]  X    [ ВЫПРЯМИТЕЛЬ ]        [ ИНВЕРТОР ] ────────────┴──> [ ВЫХОД: AC ]
                                                 ▲                           (0 мс задержки)
                                                 │
                                       [ АКБ: РАЗРЯД (DC) ]

                  ┌───────────────── [ БАЙПАС: ВКЛ ] ──────────────────┐
                  │                                                    │
[ ВХОД: AC ] ─────┴    [ ВЫПРЯМИТЕЛЬ ]        [ ИНВЕРТОР ]             └──> [ ВЫХОД: AC ]
                          (Выключен)            (Выключен)

• Нулевое время переключения (0 мс): Инвертор подключен к шине постоянного тока (DC) непрерывно. При пропадании внешней сети ток мгновенно начинает поступать от аккумуляторов, защищая рабочие станции и серверы от перезагрузки.
• Идеальная изоляция и фильтрация: Любые сетевые помехи и искажения частоты полностью устраняются на этапе первого преобразования. Нагрузка всегда получает чистый синусоидальный выходной сигнал.

Внутренняя инженерия DNH: ставка на долговечность и премиальные компоненты

При выборе оборудования определяющим фактором является его аппаратная надежность. Оборудование DNH разрабатывается с акцентом на долговременную эксплуатацию в условиях непрерывных нагрузок. Каждое готовое устройство проходит многоступенчатый контроль качества и жесткое тестирование инженерами.

Внутренняя компонентная база решений DNH имеет ряд принципиальных технологических преимуществ:

• Твердые шины вместо проводов: В силовой конструкции устройств применяются жесткие клеммные соединения и массивные токопроводящие шины. Полный отказ от гибких проводных перемычек исключает риски локального перегрева, существенно повышает общую надежность инвертора и устойчивость к пиковым токовым нагрузкам.
• Японские конденсаторы с ресурсом до 10 лет: Применение высококачественных конденсаторов японского производства гарантирует стабильное сглаживание пульсаций тока на протяжении длительного времени без потери емкостных характеристик.
• Силовые IGBT-транзисторы Infineon: Использование оригинальных полупроводниковых компонентов от ведущего мирового производителя обеспечивает высокий КПД преобразования, минимальные тепловые потери и стабильную работу ключевых узлов инвертора в долгосрочной перспективе.
• Усиленная изоляция и охлаждение: Все критические элементы силовой платы снабжены дополнительной теплостойкой изоляцией. Эффективная принудительная система охлаждения с автоматическим регулированием оборотов вентиляторов полностью предотвращает образование точек перегрева внутри корпуса оборудования.

Разновидности ИБП по фазности: в чем разница между 1:1, 3:1 и 3:3

При выборе онлайн ИБП двойного преобразования для предприятия одним из важнейших критериев является конфигурация фаз на входе и выходе устройства. Обозначается она в формате «Вход : Выход»:

• Схема 1:1 (Однофазный вход / Однофазный выход): Распространенный вариант для сетей 220В/230В. Применяется в малой и средней инфраструктуре офисов мощностью от 1 до 10 кВА. ИБП подключается к обычной однофазной розетке и питает стандартное ИТ-оборудование.
• Схема 3:1 (Трехфазный вход / Однофазный выход): Решение для серверных комнат с нагрузками от 10 до 20 кВА. На входе ИБП подключается к трехфазной сети 380В/400В, что позволяет равномерно распределить потребление по фазам здания. При этом на выходе инвертор выдает стабильную одну фазу 230В.
• Схема 3:3 (Трехфазный вход / Трехфазный выход): Индустриальный стандарт для тяжелого оборудования, крупных серверных залов и ЦОД. И на входе, и на выходе используется трехфазный ток. Необходим для питания мощных систем кондиционирования, модульных стоек и крупных массивов СХД.

Важное правило инжиниринга: Запас по мощности

При расчете ИБП категорически запрещено выбирать устройство «стык в стык» по суммарной мощности ИТ-оборудования. Обязательно оставляйте запас по мощности не менее 20–30%. Во-первых, это защитит инвертор ИБП от перегрузки при пиковых пусковых токах техники. Во-вторых, обеспечит масштабируемость системы при плановом расширении парка оборудования без необходимости полной замены бесперебойника.

Подбор онлайн ИБП двойного преобразования под масштабы задач: Офис, Серверная, ЦОД

В зависимости от архитектуры здания и критичности защищаемой нагрузки, источники бесперебойного питания разделяются на классы, оптимизированные под конкретные эксплуатационные сценарии:

1. Решения для современных офисов (Малая мощность, 1 – 3 кВА)

Предназначены для защиты ключевых рабочих мест, сетевых коммутаторов, АТС и офисных серверов начального уровня. Выпускаются в универсальном форм-факторе Rack-Tower со следующими особенностями:

• Компактность 2U: Позволяет легко установить блок в стандартный настенный шкаф либо разместить на полу рядом со столом с помощью комплектных ножек.
• Широкий диапазон (110–288 В): Позволяет ИБП выравнивать даже сильные просадки городской сети без перехода на аккумуляторы, существенно сберегая их ресурс.
• Выходной коэффициент 1.0 и Hot-Swap: Полная мощность в ВА полностью равна активной в Вт (3000 ВА = 3000 Вт), а замена встроенных батарей может выполняться «на горячую» прямо во время работы офиса.

2. Решения для серверных комнат (Средняя и повышенная мощность, 6 – 20 кВА)

Применяются для защиты серверных стоек средней плотности, систем хранения данных (СХД) и узлов связи предприятий. Корпуса моделей имеют монтажную высоту 4U и разделяются по типам подключения:

• Серия 6 – 10 кВА (Схема 1:1): Работает в однофазных сетях, обладает расширенным входным диапазоном до 110–300 В. Панель управления оснащена ЖК-дисплеем и светодиодной мнемосхемой для мгновенной локальной оценки состояния инженером.
• Серия 10 – 20 кВА (Схема 3:1): Равномерно распределяет нагрузку на трехфазный ввод здания, выдавая одну чистую фазу для ИТ-стойки. Модели оснащены встроенным увеличенным током заряда до 5А для работы со сторонними емкими батарейными шкафами, поддерживают интеграцию с дизель-генераторами (ДГУ) и снабжены портом удаленного аварийного отключения EPO (Emergency Power Off).
• Промышленные моноблоки (10 – 80 кВА, Схема 3:3): Напольные трехфазные моноблочные ИБП со встроенным сверхмощным зарядным устройством, мощность которого составляет 20% от всей мощности ИБП. Позволяют развертывать масштабные внешние аккумуляторные комнаты (с японскими АКБ со сроком службы до 10 лет) для обеспечения длительного времени автономии серверного периметра. Имеют раздельный ввод статического байпаса и плавную передачу нагрузки при работе с ДГУ.

3. Флагманские решения для дата-центров (Модульная архитектура, 10 – 2000 кВА)

Для крупных ИТ-узлов и центров обработки данных ЦОД (уровня Tier III и Tier IV) решением являются модульные онлайн ИБП двойного преобразования. Разделение системы на независимые силовые блоки, устанавливаемые в общее шасси, обеспечивает надежность процессов:

• Резервирование N+1 и Hot-Swap модулей: При выходе из строя одного блока нагрузка мгновенно перераспределяется между остальными, а неисправный узел заменяется «на лету» без отключения системы ЦОД.
• Рекордный КПД 96%: Модульные флагманы минимизируют затраты на электроэнергию и тепловыделение в режиме двойного преобразования.
• Модульные системы Rack-Tower (10 – 120 кВА): Гибкие мультифазные системы (3:3, 3:1, 1:1) для ЦОД средней емкости. Шасси градируются по высоте в юнитах: 2-слотовый шкаф занимает 9U, 4-слотовый — 15U, а 6-слотовый — 19U. Могут комплектоваться зарядными модулями на 30А и управляются через 7-дюймовый ЖК-экран.
• Промышленные модульные гиганты (400 – 2000 кВА): Мегаваттные распределительные кабинеты со схемой Фаза 3:3. Поддерживают децентрализованную параллельную работу шасси, раздельный ввод байпаса и комплектуются большим информативным 10-дюймовым цветным сенсорным ЖК-дисплеем для вывода комплексных мнемосхем и графиков нагрузки.

Расширенный мониторинг и опции инженерной инфраструктуры

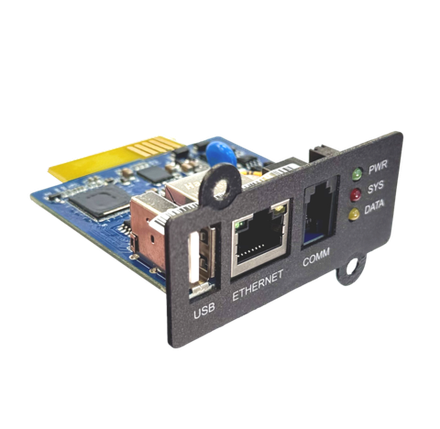

• Порты коммуникации: Сетевой мониторинг обеспечивается портами RS-232, USB, промышленным интерфейсом RS-485 для автоматизации, слотами для установки SNMP-карт и платами «сухих контактов» для интеграции с системами безопасности здания.
• Датчики климата: Подключаемые к SNMP-карте датчики температуры и влажности для мониторинга условий внутри серверного шкафа или аккумуляторной комнаты.
• Рельсы для монтажа (Rack mounts): Усиленные направляющие для надежной фиксации тяжелых шасси (до 19U) и дополнительных батарейных модулей в стойках.

Комплексный подход под ключ

Мы не просто поставляем бесперебойники. По индивидуальному заказу мы готовы изготовить и укомплектовать под ваш проект надежные серверные шкафы и батарейные кабинеты (шкафы) любого конструктива для наращивания времени автономии. Более того, при проектировании инженерной инфраструктуры мы учитываем тепловыделение аккумуляторных массивов и силовых блоков, обеспечивая интеграцию систем кондиционирования (включая технологические шлюзы под прецизионные кондиционеры для точного контроля климата ЦОД).

Вся логистика и запуск — наша забота

Наша команда обеспечивает полный цикл реализации проекта:

• Профессиональный подбор решения строго под ваши параметры нагрузки и ТЗ с учетом необходимого запаса мощности, фазности (1:1, 3:1, 3:3) и архитектуры (моноблочная или флагманская модульная от 10 до 2000 кВА).
• Поставку сертифицированного оборудования DNH, силовых модулей, внешних АКБ большой емкости и всех необходимых аксессуаров.
• Пусконаладочные работы (ПНР): Квалифицированный монтаж, настройку параллельной работы модулей, подключение фазных линий, раздельного байпаса и ДГУ, тестирование режимов работы и ввод системы в эксплуатацию.
• Гарантийное обслуживание: На все поставляемые онлайн ИБП двойного преобразования распространяется официальная стандартная гарантия. Для клиентов с повышенными требованиями к отказоустойчивости и непрерывности процессов мы предоставляем программы расширенной гарантии с приоритетным обслуживанием.

Не тратьте время на калькуляторы — доверьте построение гарантированного электропитания профессионалам.
