Описание

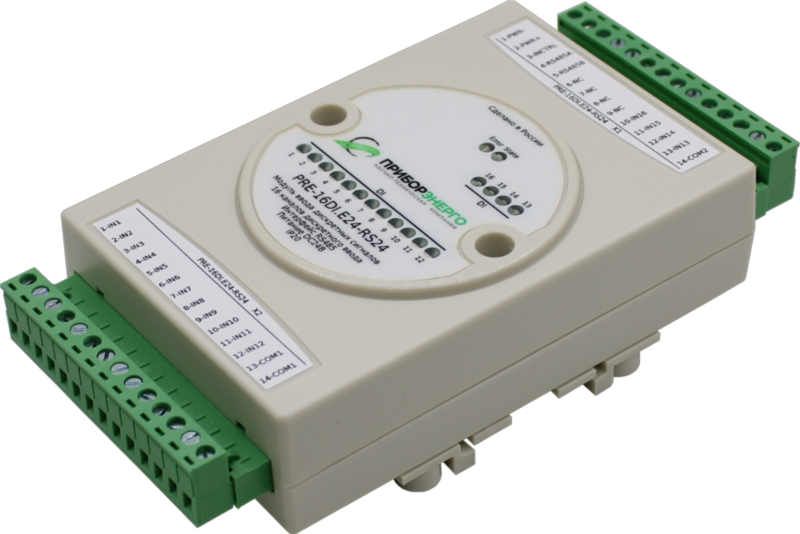

Модули серии PRE разработаны для применения в системах сбора данных, управления промышленной автоматикой, а также в схемах защиты и автоматизации объектов энергетики и коммунального хозяйства. Характеристики модулей, такие как интерфейс связи с контроллерами верхнего уровня, номинальное напряжение питания, количество и тип входных/выходных каналов, определяются их типоисполнением.
Основные функции:
- Выполнение аналого-цифрового и цифро-аналогового преобразования тока и напряжения;
- Обработка и передача аналоговых и дискретных сигналов;
- Реализация функций таймера;
- Подсчет импульсов;
- Измерение частоты сигналов;
- Преобразование интерфейсов для интеграции в различные системы;
- Нормализация аналоговых сигналов.
Протоколы связи:
Модули поддерживают работу по интерфейсу RS-485 со следующими протоколами:
- Modbus RTU;
- DCON.
Настройка параметров связи и конфигурация модуля выполняется программно через регистры Modbus или команды DCON. Все настройки сохраняются в энергонезависимой памяти устройства, что гарантирует их сохранность даже при отключении питания.
Особенности конструкции:
Все функциональные части модуля имеют гальваническую развязку между собой: цепи питания, аналоговые и дискретные входы, дискретные выходы, а также интерфейс связи изолированы друг от друга.
Совместимость:
Модули серии PRE обеспечивают аппаратную и программную совместимость с устройствами других производителей, такими как ADAM, ICP, RealLab, NuDAM и другими. Это позволяет объединять их в единую сеть RS-485 для создания комплексных решений под задачи заказчика.
Таким образом, модули серии PRE представляют собой универсальное решение для широкого спектра задач автоматизации и контроля.
