Описание

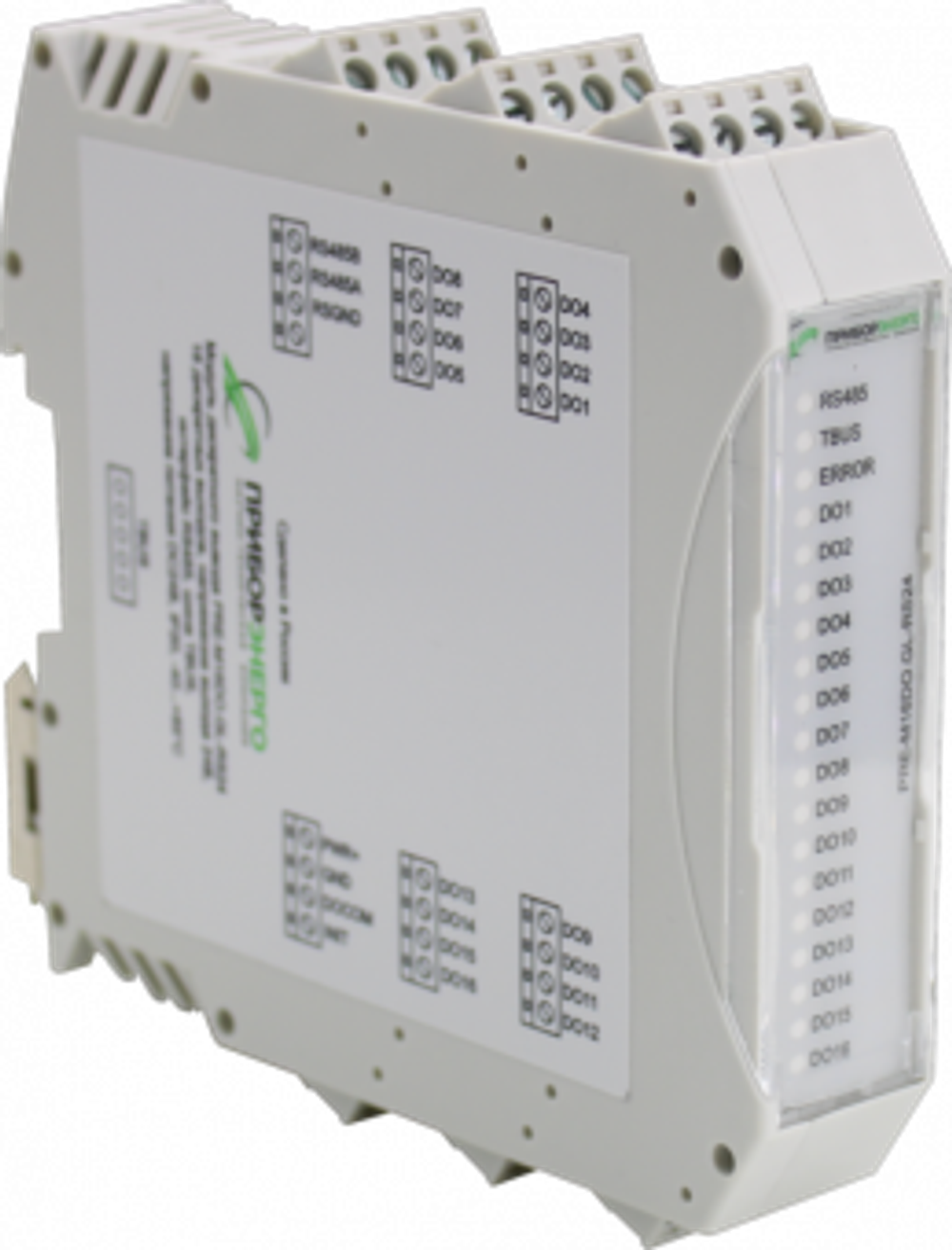

Модули серии PRE предназначены для применения в системах сбора данных и управления промышленной автоматики, защиты энергетических установок, а также в схемах контроля объектов коммунального хозяйства. Типоисполнение модуля определяет его интерфейс связи с контроллерами верхнего уровня, номинальное напряжение питания, количество и тип входных/выходных сигналов.
Основные функции модулей:
- Аналогово-цифровое и цифро-аналоговое преобразование тока и напряжения;
- Ввод и вывод аналоговых и дискретных сигналов;
- Функция таймера;
- Подсчет импульсов;
- Измерение частоты;
- Преобразование интерфейсов;
- Нормализация аналоговых сигналов.
Поддерживаемые протоколы связи:
Модули поддерживают работу по интерфейсу RS-485 со следующими протоколами:
- Modbus RTU;
- DCON.
Настройка параметров связи и конфигурация модуля выполняются программно через регистры Modbus или команды DCON. Все настройки сохраняются в энергонезависимой памяти устройства.
Особенности конструкции:
- Все функциональные части модуля имеют гальваническую развязку между собой: цепи питания, дискретные и аналоговые входы, дискретные выходы, а также интерфейс связи.
Совместимость:
Модули серии PRE обеспечивают аппаратную и программную совместимость с устройствами других производителей, такими как ADAM, ICP, RealLab, NuDAM и другими. Это позволяет объединять их в единую сеть RS-485 для создания комплексных решений.
