Описание:
Модули серии PRE разработаны для применения в системах сбора данных, управления промышленной автоматикой, защиты энергетических установок и объектов коммунального хозяйства. Характеристики модулей, такие как интерфейс связи с контроллерами верхнего уровня, номинальное напряжение питания, количество и тип входных/выходных каналов, определяются их типоисполнением.

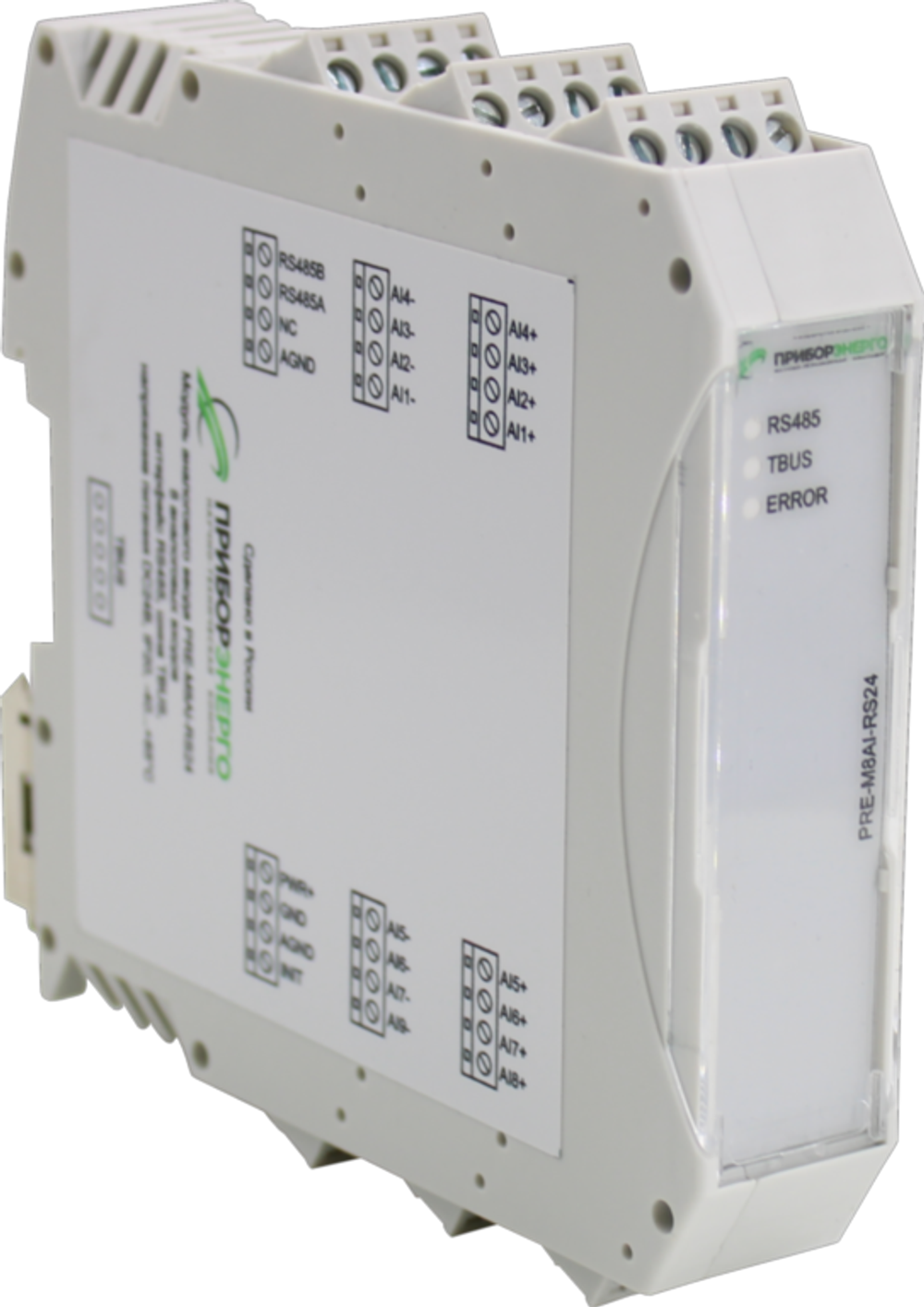

Модули аналогового ввода серии PRE-xAI
Модули аналогового ввода представляют собой устройства для сетевого сбора данных. Они выполняют преобразование аналоговых сигналов (напряжения или тока) в цифровые значения и передают полученные данные через интерфейс связи по запросу.
Основные функции:
Ввод и вывод аналоговых и дискретных сигналов;
Аналогово-цифровое и цифро-аналоговое преобразование тока и напряжения;
Нормализация аналоговых сигналов.
Поддерживаемые протоколы связи:
Интерфейс RS-485:
Modbus RTU;
DCON.
Интерфейс Ethernet:
Modbus TCP.
Особенности настройки:
Все необходимые параметры связи и настройки модуля задаются программно через регистры Modbus или команды DCON. Настройки сохраняются в энергонезависимой памяти устройства, что гарантирует их сохранность даже при отключении питания.
Конструктивные особенности:
Все функциональные части модуля имеют гальваническую развязку между собой: цепи питания, аналоговые и дискретные входы, дискретные выходы, а также интерфейс связи изолированы друг от друга.
Совместимость:
Модули серии PRE обеспечивают аппаратную и программную совместимость с устройствами других производителей, такими как ADAM, ICP, RealLab, NuDAM и другими. Это позволяет объединять их в единую сеть RS-485 для создания комплексных решений под задачи заказчика.
Таким образом, модули серии PRE представляют собой универсальное решение для широкого спектра задач автоматизации и контроля.
